最近、オーディオサーバーのノイズ対策に、筐体内に銅メッシュを仕込むというのを試みている。

まずPPAP Back-End、Middle-Endときて、Daphileサーバー2台に仕込んだ。
次に、mpdサーバーに仕込む。
mpdサーバーはPPAP Frontであり、UPnPレンダラーでもある。うちではそういう構成で運用している。

まず、テスト用mpdサーバー。
機種は、Hp Elitebook 820 G2。中古のノートPCだ。OSはTiny Core 64 11.1。
仕込み中の写真は撮り忘れた。
銅メッシュはキーボードの裏側に置ければ良かったんだけど、分解の手間が多い。本体の底面側を開けるのは簡単なので、そこに絶縁用の藁半紙と一緒に設置した。GNDはファンの縁の地金に銅メッシュを押し付けて取ることに。
気になるのは、銅メッシュの設置位置が筐体の空気吸入孔に重なるので、冷却機能に影響しないかということ。あまり温度が上がるようなら、設置場所を再検討しないといけない。

前回エントリーと同様の方法で、温度を確認した。
3秒ごとの数値を5分間計測しtxtファイルに打ち出し、それを集計し電卓等を使って平均値を出す。

tc@box:~$ watch -t -n 3 cat /sys/class/thermal/thermal_zone0/temp > temp.txt
[ab@fedora1 Documents]$ awk '{sum+=$1}END{print sum}' temp.txt

44438 (min:44000 max:45000)

音を出していないときの温度は、若干、上がった。風通しが悪いからか、、、

次に、音楽を鳴らしてどうなるか確認した。
ちなみに前エントリー以降、温度計測に際して音源に使っているのは下記CD box、1枚目CDのリッピングflacファイル。NAS音源だ。
Quator Danel - Shostakovich - The Complete String Quartets
https://www.discogs.com/release/8599892

Fastest、192kHz
47926 (min:47000 max:50000)

Fastest、768kHz
51383 (min:48000 max:58000)

Medium、768kHz
57876 (min:51000 max:65000)

Best、192kHz
56093 (min:53000 max:62000)

銅メッシュをつける前と比べたら、若干温度は下がっているのかな。どうだろう。

音質はどうなのか。
Medium、768kHzで鳴らす。
ぐっと、良くなった、気がする。何より色合いが濃くなって力強くなった。以前のテスト系 Medium 768kHzは、メイン系のBest 384kHzと比べたら、良く言えばスマートでモニター的だが線が細い印象だったんだけど、厚みが出てきた。

NAS音源でメイン系と比較してみる。libsamplerateの設定が違うので、音は違う。しかし差異はかなり小さくなった気がする。ブラインドでの聞き分けは、僕には出来ないだろう。

ストリーミング音源はどうだろうか。上述した音源は、Deezerにもある。
以前より、ずっと良くなっていると感じる。
NAS音源との比較では、差はある。比較したらNASの方がキレが良くて生命力が強いのだ。若干、情報量も多いような気がする。しかし、以前よりも差は減った。ブラインドで当てるのは、かなり聞き慣れた音源でないと難しそうだ。

テスト系とメイン系で、ストリーミング音源再生を比較してみる。
設定が違うので音も若干違うが、NAS音源のときと同様、音色の濃さがほぼ同等になった。
テスト系の音は、以前はクールで淡白な感触だった。それが銅メッシュを組み込んでからは、熱を帯びて鳴るようになっている。音色がメイン系に近付いて、色合いが濃くなったような感じだ。同時に、余音のような、音と音の間を埋めるような音が、より明瞭にリアルになった感触がある。
なんというか、これだけ聴いていたら、ストリーミングだけで何が不満なのか、という感じに鳴っている。

ここでテスト系とメイン系、mpdの設定を同じにして比較してみる。
メイン系をテスト系に合わせて、Medium 768kHzに。これはテスト系サーバーにとっては相当重く、メイン系サーバーにとっては比較的軽い操作だ。
音源はストリーミング。
温度だけ見たら、テスト系は20℃近く、メイン系は15℃弱ぐらい上がるようだ。
音は、メイン系の方に余裕があるようで僅かに反応が早い。ブラインドでは分からないんじゃないかな。
以前は、ここまで僅差ではなかった。それでも、この微妙な差は、もしかしたら重要な感じで、響きの美しさはメイン系の方が僅かに良いのかな。

ストリーミング音源使用時の温度。
前述のCDリッピング音源と同じ作品の、Deezer音源を使用した。下記が結果。

Fastest、192kHz
49952 (min:49000 max:51000)
Fastest、768kHz
53644 (min:51000 max:61000)
Medium、768kHz
60738 (min:53000 max:68000)
Best、192kHz
57295 (min:52000 max:63000)

やはり、温度は上がっている。UPnPの負担が増えているので当然か。
そういえば、銅メッシュなしのとき、ストリーミングでどうだったか、記録してないな、、、
銅メッシュを外して、ストリーミングで鳴らしてみた。結果は下記。

Fastest、192kHz
47786 (min:47000 max:49000)
Fastest、768kHz
53748 (min:51000 max:62000)
Medium、768kHz
60738 (min:53000 max:69000)
Best、192kHz
58291 (min:54000 max:64000)

温度はメッシュを付けているときよりも低いときがある。前回エントリーで挙げた、NAS音源を鳴らしていたときよりも低いときもある。銅メッシュで温度が下がるというのが、怪しくなってきた。筐体の蓋を開閉した直後に測ったせいかもしれないが、関係ないかもしれない。本当はもっと繰り返しデータを取るべきなんだろうが、そこまで取り組む根気はない。

銅メッシュを外すと、音は良くも悪くもクールになる。奥行、深みは少ないが、これはこれで、そんなに悪くはない。すっきりしていて涼しくて淡麗だ。しかし比較し評価するなら、メッシュがあるほうがいい。
温度を表にしておく。

	無音	Fastest、192kHz	Fastest、768kHz	Medium、768kHz	Best、192kHz
NAS	44000	47267	53019	59670	58452
Deezer		47786	53748	60738	58291
NAS (Cu+)	44438	47926	51383	57876	56093
Deezer (Cu+)		49952	53644	60738	57295

さて、次はメイン系mpdサーバーの処理だ。

他のサーバーに比べたら新しい。
機種は、Hp Probook 450 G9。OSはTiny Core 64 14.0。
作業に入る前に、銅メッシュなしの状態で温度のデータを取る。
mpdの設定は、Best、384kHzで固定。そのかわり、音を出してるときのデータは、4回取る。

音を出していないとき
47000 (min:47000 max:47000)

NAS音源
70896 (min:69000 max:73000)
71262 (min:64000 max:75000)
71705 (min:65000 max:75000)
71514 (min:70000 max:74000)

ストリーミング音源
71442 (min:66000 max:75000)
71252 (min:68000 max:74000)
71292 (min:69000 max:74000)
71609 (min:68000 max:74000)

以上、時系列。
NAS音源を鳴らし始めて3分後からデータをとり始めたけど、ちょっと早いのかもしれない。10分ぐらい待った方がよさそうだ（テスト系のときは数10分後から測り始めている）。

意外だったのは、テスト系ではストリーミング音源で温度が上がる傾向があったのに、メイン系では上がらないことだ。NASとストリーミングの音質の差と温度の差に相関関係がありそうだと思っていたのだけど。

いや、考えてみたら上流のデジタルデータを受け付けているmpdサーバーで、データが同じなのに（まあ、調べたわけじゃないけど、同じだと思うんだよね、、）、上流のサーバーが違ったら発熱量が違うほうが、本当はいけないのだ。
でもそこは、ジッターの差によって、負荷が違うのだろうと想像していた。
メイン系は新しい機種で性能も上で、処理能力が大きいので温度差が出ないのだろうか。

テスト系の音を聴き直してみる。設定は、Medium、384kHz。
たしかにNASとストリーミングでは音質に差があり、聴き比べたら、テスト系よりもメイン系の方が音質差は少ない。しかし少ないながらも、音質の差はあるのだ。CPUの温度には現れないレベルということなのだろうか。
そして、驚いたこと。
テスト系より、メイン系の方が、音が乾いて聴こえるのだ。テスト系の方が生々しい気がする。

テスト系を768kHzで鳴らしてみる。音の雰囲気が変わり、こうなると、メイン系との比較が出来なくなった。

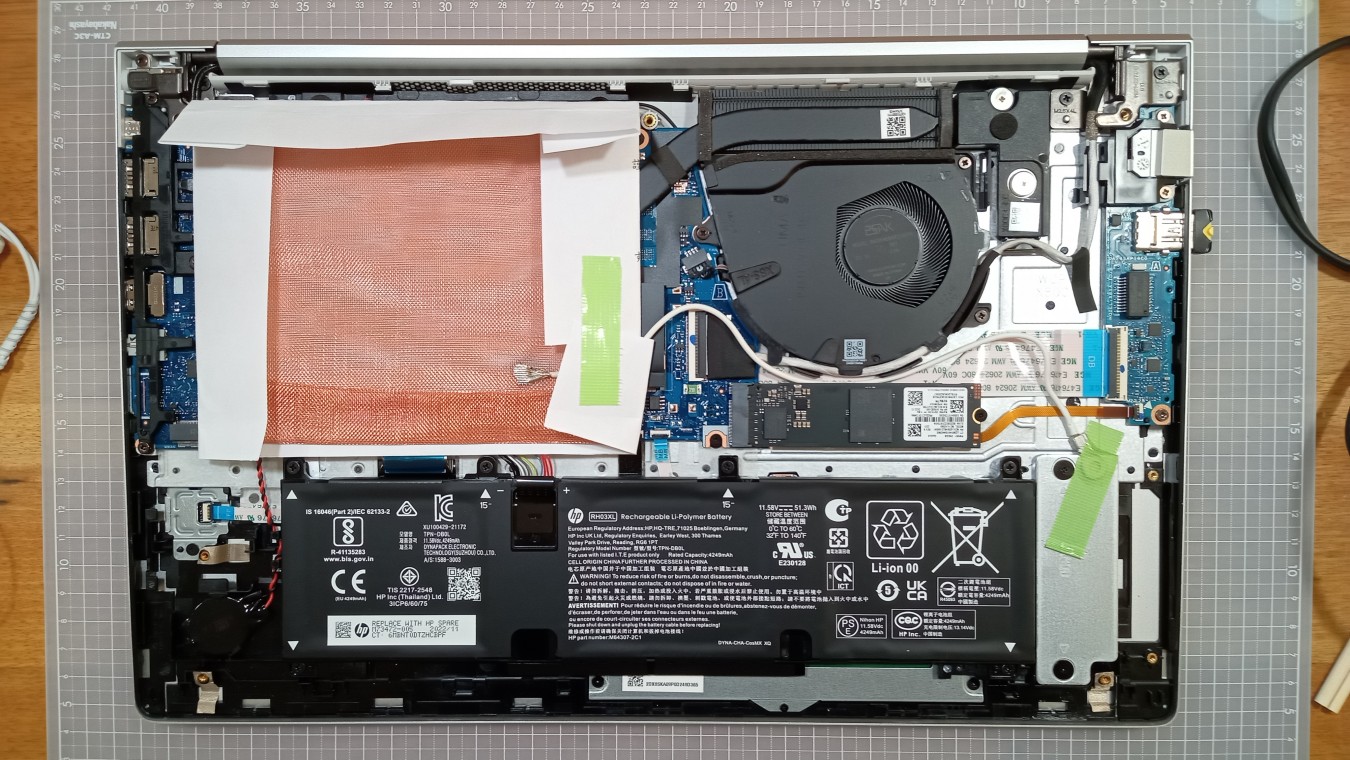

メイン系に銅メッシュを仕込む。
筐体の底板を開けるのは比較的簡単。銅メッシュを仕込む隙間もある。
しかし、簡単にGNDがとれない。丸形端子をネジ止めできたらいいんだけど、意外に適当な使えるネジがない。銅メッシュにケーブルを半田付けし、その先の丸形端子を筐体の地金にテープで貼ることにした。
こんな感じ。

電源を入れ、しばし放置して温度を測る。

音を出していないとき
46000 (min:46000 max:46000)

NAS音源
70991 (min:69000 max:74000)
71154 (min:64000 max:74000)
72029 (min:70000 max:75000)
71775 (min:64000 max:74000)

ストリーミング音源
71775 (min:62000 max:75000)
70706 (min:56000 max:74000)
72010 (min:64000 max:75000)
72282 (min:71000 max:74000)

銅メッシュを設置する前より、温度はむしろ、上がっているかな。
音質はどうなのかというと、あんまりぱっとしない。良い方に変化した感じはしない。しかし、それより問題があって、なんだかサーバー自体が安定しない感じがするということだ。Daphileからのコントロールが不安定な感じ。
なにしろ、上手く行っていない。

温度が上がるのは良くない。
銅メッシュのサイズが大きすぎて冷却が上手くいっていないのかもしれないと考えて、メッシュの量を半分にして、やや小ぶりに、薄くした。細い針金を編んでいるので、切れ端から銅線がこぼれないように注意が必要だ（コンピューターに入れるので、切れ端が変なところに紛れ込んではまずいと思う）。

音はむしろ、そのほうが良いようだ。
硬い感じがとれて色彩感も出てきた。

温度を再計測。

音を出していないとき
47000 (min:47000 max:47000)

NAS音源
72375 (min:70000 max:75000)
71825 (min:67000 max:75000)
71571 (min:70000 max:74000)
71867 (min:64000 max:75000)

ストリーミング音源
71896 (min:69000 max:76000)
71328 (min:64000 max:74000)
72049 (min:69000 max:75000)
71961 (min:66000 max:75000)

温度は、あんまり、変わらない。
音はというと、それでも、どうにもすぐれない。
いくつか音源を聴くうちに、濁りがあるように感じられてきた。ベールのように霞みが掛かっている。そのせいか、見え方が違ってくる。遠くまでとどかないのだ。
副作用の方が強い。
銅メッシュを外す。
見通しの良い、以前の音が戻ってきた。

しかし、こうなってくると、テスト系の音も慎重に評価しないといけない。
何らかの歪みが、逆に心地良く聴こえているのかもしれない。GNDにものをつなぐときには注意が必要だ。しばしば反応は鋭敏でいいことばかりではない。
それにしても、2台の違いはどこから生じているのだろう。

ともあれ、しばらく、様子を見ていく。
