昨年末、Phile Webのコミュニティで「ppap」というデジタルトランスポート方式が提案された。
Ras Piのような小型ボードPCが２つあれば実装できる。
詳しくは下記サイトを参照。以下、引用。

https://github.com/papalius/symphonic-mpd/wiki/%E3%83%95%E3%83%AD%E3%83%B3%E3%83%88%E3%81%A8%E3%83%90%E3%83%83%E3%82%AF%E3%82%A8%E3%83%B3%E3%83%89%E3%82%92%E7%B9%8B%E3%81%90%E6%8A%80%E8%A1%93(piped-pcm-audio-play)

バックエンドは、ncat を使ってTCP4444ポートで待ち受け、流れてきたraw PCMデータをaplayに横流しします。
ncat・aplay部分のsystemdサービス定義は以下のような感じです。

ExecStart=/usr/local/bin/ncat -kl 4444 -e "/usr/local/bin/aplay-1.1.5 -M --period-size=64 --buffer-size=136710 -t raw -f cd"

フロントのmpdは、デコード済みのraw PCMをpipe outputで取り出し、ncatでバックエンドのTCP4444ポートに流し込みます。
mpd.confのaudio_outputはこんな感じです。

audio_output {
  type "pipe"
  name "PIPE"
  always_on "yes"
  command "ncat 192.168.x.x 4444"
}

肝は、DACへの出力にalsaしか使わないということだと思う。

Linux系PCからのデジタルオーディオ出力に一般的に使われてきたmpdが外されている。
データ仲介ソフトとしてncatを使うことで「mpd + alsa」だったものが「alsaだけ」になっているということ。
mpdは「フロント」で音楽データを処理し「バックエンド」のalsaに送る役割、つまり一般的なupnpシステムであれば、dlnaサーバーソフト（例えばminimserverなど）が担ってきた役割を受け持っている、と言っていいのかな。

デジタルトランスポートとしての機能を複数のPCで役割分担させることによって、高音質化を目指す前例はたくさんある。しかしそれはJPLAYだったりupnp/dlnaシステムを使用したものだったりして、僕のニーズには合わないものだった。うちではlinuxでflac + cue sheetが使えないといけないのだ。
他にいくつか、僕なりに試みた方法もあったけど力及ばず満足できる物にならなかった。

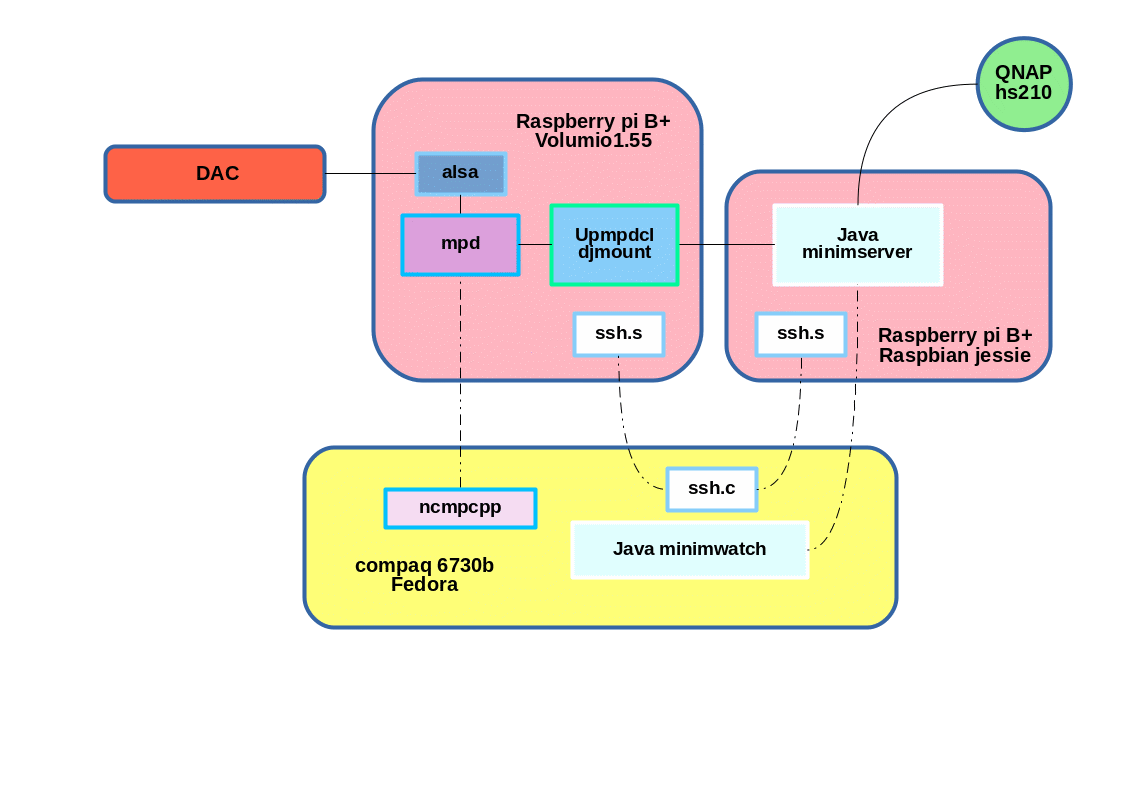

当時、いろいろと試みる中で、minimserverを動かしてみたときは下図のような構成。
エントリーにしてアップしている。MinimServerをRaspberry Pi B+で動かしてみた

今回、ppapを知ったとき、過去に求めながら発見できなかったものが提示されていると思った。
これはやってみないといけないと思ったんだけど、あれこれあって、年を越し、月日が過ぎるうちに、なんだか雲行きが怪しくなってきた。本家サイトで公開中断が続いている。気にならないわけじゃないけど、だからといって僕のほうで余裕が出来たにも関わらず自粛？して手を付けないというのもおかしな話なので、手元の機材を弄り始めた、というところ。

僕は変なところで捻くれ者なんだろう、いくつか使えそうなディスクイメージがアップされているにも関らず、手持ちのものから弄っている。慣れないディストリの設定とか頭使ってやる余裕ないなあっていう感じ。老化現象だ。細かい設定とか神経配る気分がさらさら無くなっているのを感じるこの頃で、かなりマイペースだ。

まず、フロント。
試しに普段使いのCompaq 6730b Fedora 26を用意。既にmpdがインストール済み。
これにnmapをインストール。nmapに転送ソフトncatが含まれている。
dnf install nmap
さくっと終わる。
続いてmpd.confに、前述記述を参考にpipeの出力設定を書き込み

audio_output {
        type            "pipe"
        name            "my pipe"
        always_on "yes"
command "ncat 192.168.1.xxx 4444"
}

次にバックエンド。
Ras Pi B+にpiCore7を焼いてi2sDACの設定を書き込み刺して起動。
ip固定など初期設定して、alsaとnmap関連のtczをインストール。
上記のサイトやncat、aplayのネット上のマニュアルを参考に、下記コマンド（いきなりだけどbuffer-sizeは減らしてみた）を打ったらバックエンドは待機状態となる。

/usr/local/bin/ncat -kl 4444 -e "/usr/local/bin/aplay -M --period-size=64 --buffer-size=512 -t raw -f cd

フロントに戻って、mpdを再起動。
これでpipeからncatを使って音楽データを出力できるようになる。
ncmpcppでコントロール。

若干の試行錯誤はしたけど、比較的すんなり音が出た。
このとき、試しで継いでいたのは小さなパワードスピーカー。
その音を聴くと、なんだか凄そうと感じられるものがある。いつもと違う感というか。

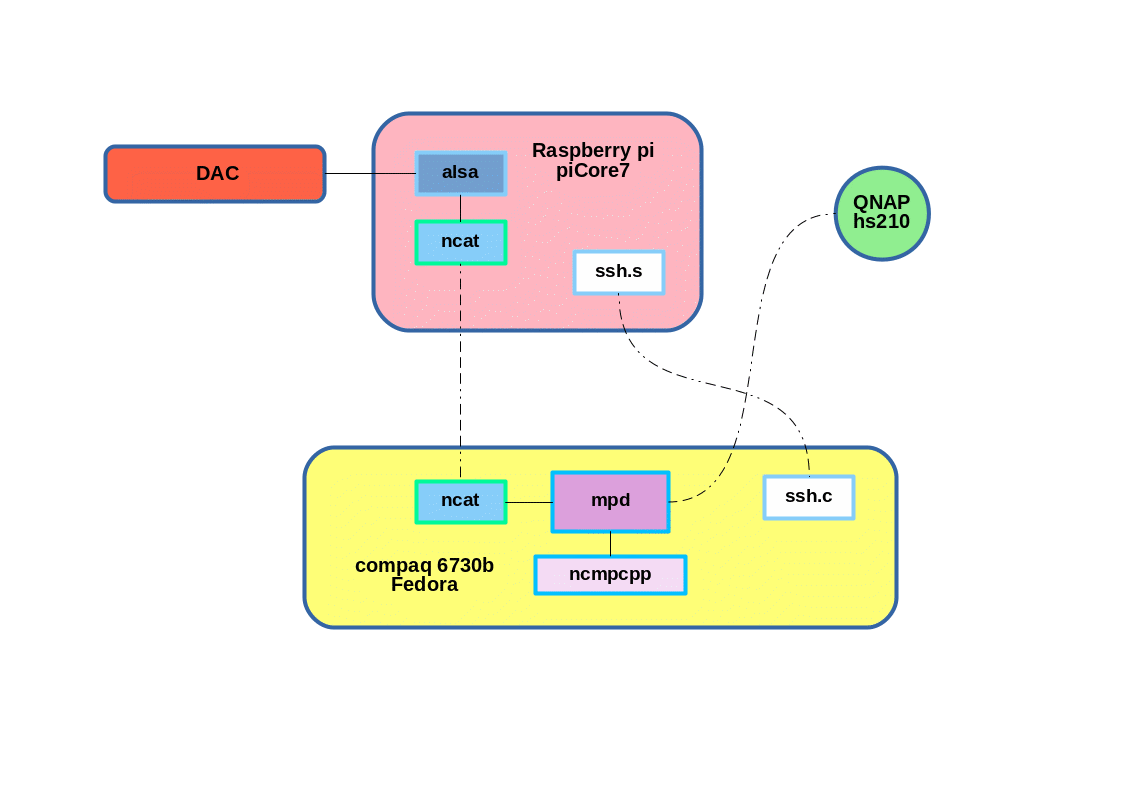

図にしたら、こんな感じ。
minimserverを使ったupnpより、かなりすっきりしている。特にDACの直前が。

さて、sshからバックエンドに打った前記コマンドを、直接そのままバックエンドのbootlocal.shファイルに記載し、リブートしてみる。
バックエンドの起動を確認し、手元の6730bでncmpcppを操作したら、音が出た。
これで、起動後にsshでログインしてコマンドを打ったりしなくても、起動させたらそのままバックエンドとして機能するのを確認した。

次にメインシステムのnano iDSD LEに継いでいるRas Pi 2、piCore7にnmapをインストールして、バックエンドにして同様に音を出してみた。
なかなかいいかもしれない。鮮度が違う気がする（所謂プラセボ効果という奴）。

試験運用は上々。
フロントをRas Pi 2にして運用したい。
ウェブとか見てる普段使いの6730bをオーディオメインシステムのmpdサーバーにするのはどうかと思うので。

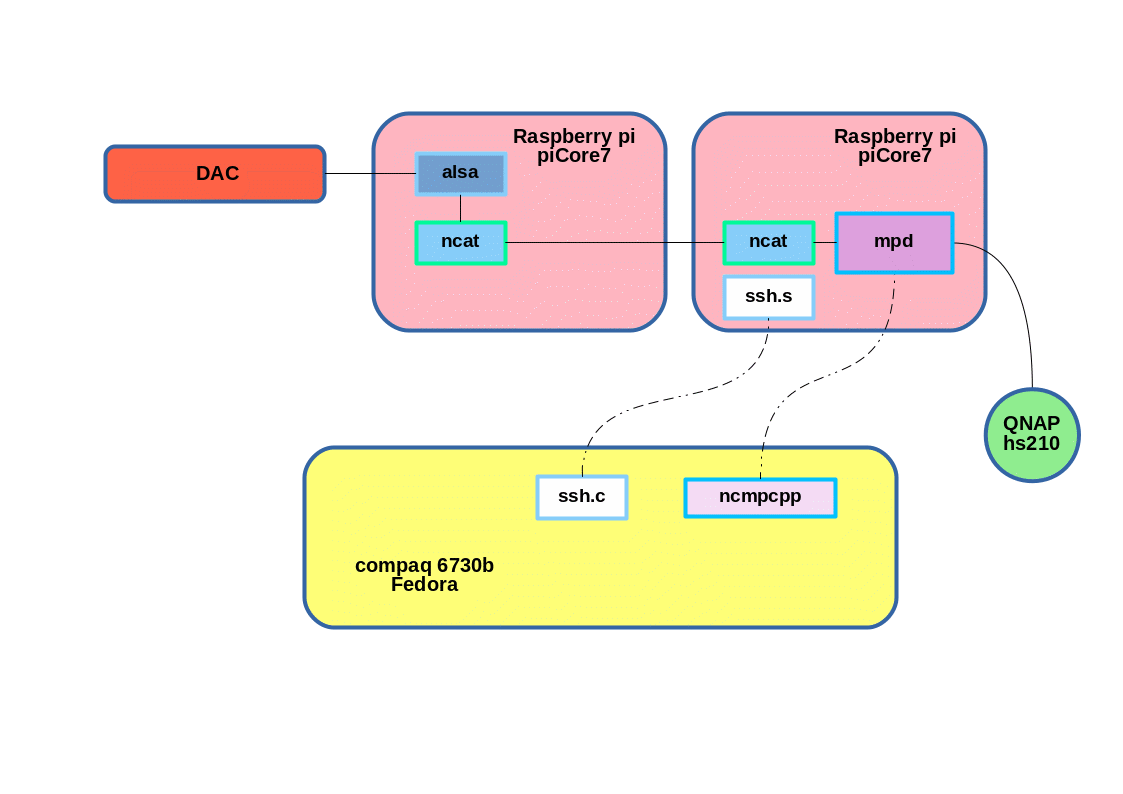

下図のような感じに出来れば。

先ほど使ったRas Pi 2、piCore7のmpd.conf設定を書き変える。
これで簡単に出力できるかな、と思ったら、pipeなんて出力は対応してないよ、とアラートが出てmpdが起動しない。
えぇー、、何それ。

fatal_error: line 109: No such audio output plugin: pipe

さて、弱った。
pipeが使えないって意味がわからない。pipeって「|」でしょ？使えないってありなの？linux的に。
本家サイトではvolumio2でもフロントに使えるという話もあり、いっそ使ってみようかとも思ったけど、、、なんか気が進まない。
つうか、volumio1.55もraspbianも、気付いたら１年もまともに触ってないのだ。
volumio2って、どうなってるのって感じ。
pipeについてあれこれと調べる。pipeというのは「pipeline」とも言われ、shellの機能として組み込まれているらしい？ということは分かった。
でも、結局、よくわからないのだった。

mpdをソースからコンパイルする際に指定したら、pipelineを使えるようにできるらしいということは分かった。
いっそ、こんな感じ。
./configure --enable-pipe-output
一見、きれいにconfigureは通るが、makeでエラーになる、、、
config.logを読むも、、、何が何だか分からない。

しかたない、raspbian stretchでやってみるか、、、
結果だけ言うと、pipeを使えるようにインストールはできたけど、いざ音を出そうとしたら「paused」で音が出ない。
/var/log/mpd/mpd.logを確認。

sh: 1: cannot create ncat: Permission denied
Jan 28 04:05 : errno: "my pipe" [pipe] failed to play: Write error on pipe: Broken pipe
Jan 28 04:05 : output: Failed to open audio output

Permission deniedって、どうしたらいいのか。mpdにroot権限あげたらいいのか？
いろいろやってみたけど、サジを投げた。

いっそ駄目元でpiCore6でやってみっか、、、
おお、、、いつの間にか、tczにmpdもdoxygenもboostもあるじゃん、、、
しかし結果はpiCore7と同様。pipe2がない？ということで、ソースからのコンパイルも失敗。

半月が過ぎて、結局、フロントは6730bのFedoraでしかうまくいってない、、、
これで本家もpipe使うのをやめたのかな、、、
、、、Fedoraって、ラズパイで動くかな、、、
Fedora27で用意されてるじゃないですか！Raspberry Pi 2/3で動くディストリが！

まあ、そんなこんなでFedora27をラズパイ2で動かそうとして、なにをどうミスったか、母艦6730bのFedora26をクラッシュさせてしまった。
OS再インストール環境の再構築をして、このエントリーを書いている。
まあ、なんだな、ちょっと休む。
ひどい風邪も引き込んだし、幸田浩子のアベマリアでもBGMにしながら養生しよう、、、
