１月半ばからppapに取り組んでいる。
２月上旬での状況を前回のエントリーに書いたんだけど、その後、体調崩して人生初めての入院したりで、まだ本調子じゃない。
それでもようやく進捗があった。

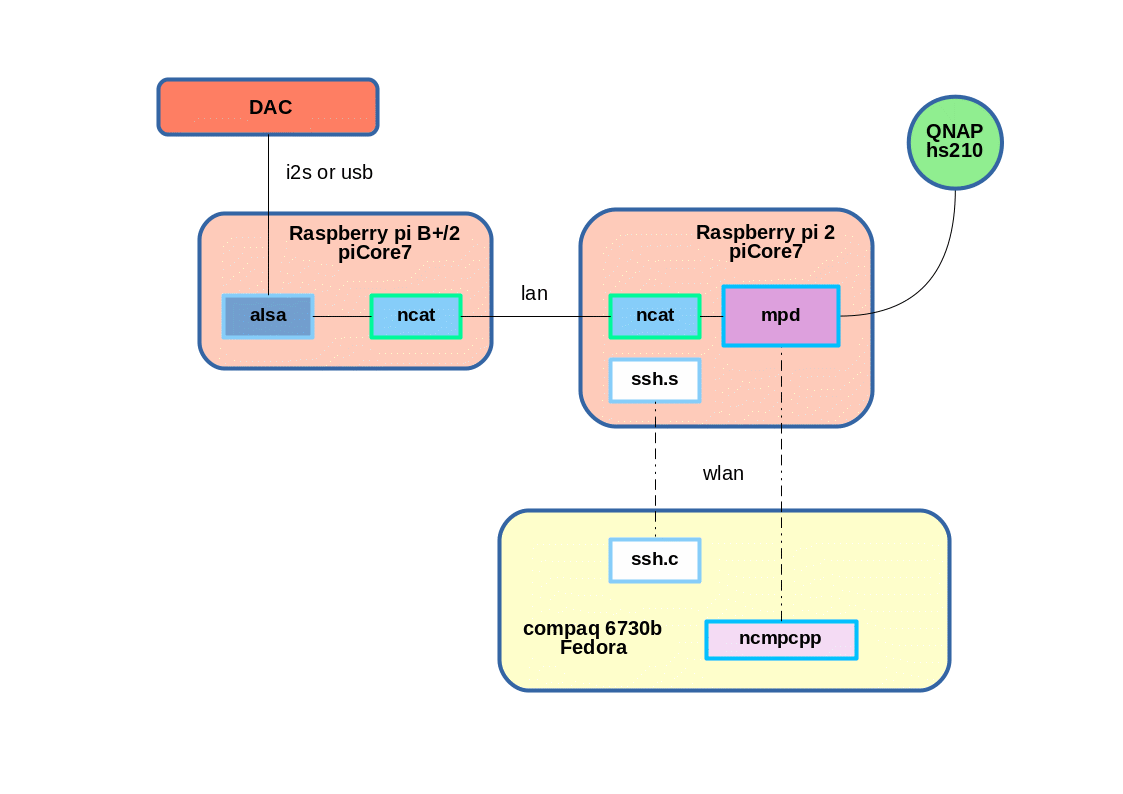

piCore7をフロント化するのに成功した。

しかし、そもそも何でpiCore7なのか。
今回、フロントをどうするかはかなり難航した。普段使いのノートPC（Fedora26、27）は簡単にフロント化できたんだけど、アップサンプリングがうまくいかず原因は不明。それもあってRaspberry Pi2のフロント化に臨んだんだけど、これが難しかった。

まず、piCoreはpipeが使えないと来た。
その続きで、ライブラリを追加したりshellを変えてみたり、あれこれ試みたけど失敗続き。

次にRaspbian stretchを試みた。以前はちゃんと動いてmpdのインストールも出来たはずだが、今回これが起動しない。いや、起動しているんだけどdhcpサーバからipアドレスが振られないようで、LANに繋がって来ないのだ。原因不明。昔のjessieも引っ張り出してみたけど同様。

じゃあVolumio2でどうか。なんだか構造がよく分からない。mpd.confをいじったりncmpcppでアクセスして操作しても出音に反映されないことがある。どうなってるんだか、分からない。この際と思ってvolumio1.55でやってみたけど、やはりpipeが壊れてると表示される。

Archphile、、、これもLANに繋がらない。

そうこうして、piCore7に戻ってきたのだ、、、
今回あれこれやるうちに、ようやく気付いた。
piCoreの何がいいって、必ず普通に起動するのだ！

動かないことがあるディストリは、繰り返し試みたり試したりするには向かない。
その点、piCoreは焼くのは一瞬だし起動しないということがないしセッティングも短時間で出来上がる。扱いやすいという点で他の追随を許さないのだ（当家比較）。そういうわけで、ついつい使ってしまうんだと思う。

Front

そういうわけで、piCore7に戻ってきた。ようやくなんとかなったけど、何故なんとかなったのか正確な理由は分からない。
今回の流れを記載していく。.ash_historyファイルからコピペ。

filetool.sh -b
sudo resize2fs /dev/mmcblk0p2
ifconfig
vi /opt/eth0.sh
chmod +x /opt/eth0.sh
vi /opt/bootsync.sh
vi /opt/.filetool.lst
filetool.sh -b

ここまでで、基本的なセッティングを終了。
詳細は、http://blown-lei.net/endive/blosxom.cgi/audio_diary/20180103a.htm こちらのエントリーを参照のこと。
続いて、環境を構築していく。

mpdをインストールするのに必要なコンパイラ等々プログラムをインストール、、、
はっきりしないんだけど、flex、bison、gdbmあたりを追加インストールしたらpipeを使えるようになったような。どれが効いているのかは未確認。

tce-load -wi \
gcc_base-dev.tcz gcc-doc.tcz gcc_libs-dev.tcz gcc_libs.tcz gcc-locale.tcz gcc.tcz \
glib2-dev.tcz glib2-doc.tcz glib2-locale.tcz glib2-python.tcz glib2-dev.tcz \
glibc_add_lib.tcz glibc_apps.tcz glibc_base-dev.tcz glibc_gconv.tcz glibc_i18n_locale.tcz \
glib-networking-dev.tcz glib-networking-locale.tcz glib-networking.tcz \
binutils-dev.tcz binutils-doc.tcz binutils-locale.tcz binutils.tcz \
ncurses-dev.tcz make-doc.tcz make-locale.tcz make.tcz automake.tcz \
autoconf-doc.tcz autoconf.tcz libtool-dev.tcz libtool-doc.tcz \
compile-essentials.tcz squashfs-tools.tcz bash-locale.tcz bash.tcz bc-doc.tcz bc.tcz \
pkg-config-doc.tcz pkg-config.tcz cmake-doc.tcz cmake.tcz

tce-load -wi \
flex-dev.tcz flex-doc.tcz flex-locale.tcz flex.tcz \
gdbm-dev.tcz gdbm-doc.tcz gdbm-locale.tcz gdbm.tcz \
bison-dev.tcz bison-doc.tcz bison-locale.tcz bison.tcz \
python-dev.tcz python-doc.tcz python.tcz boost-dev.tcz boost.tcz \
doxygen-doc.tcz doxygen.tcz pv-doc.tcz pv-locale.tcz pv.tcz \
bash-doc.tcz bash-locale.tcz bash.tcz bc-doc.tcz bc.tcz

次にalsa、nmap、mpdが使うライブラリやエンコーダーをインストール。

tce-load -wi \
alsa.tcz alsa-config.tcz alsa-doc.tcz alsa-dev.tcz alsaequal.tcz \
alsa-locale.tcz alsa-modules-4.1.13-piCore_v7+.tcz alsa-modules-4.1.20-piCore_v7+.tcz \
nmap-doc.tcz nmap.tcz

tce-load -wi \
libsamplerate-dev.tcz libsamplerate-doc.tcz libsamplerate.tcz \
flac-dev.tcz flac.tcz flac-doc.tcz libcue.tcz libcue-dev.tcz \
icu-dev.tcz icu.tcz libid3tag-dev.tcz libid3tag.tcz \
libmad-dev.tcz libmad.tcz mpg123.tcz lame-dev.tcz lame-doc.tcz lame.tcz

tce-load -wi libmpdclient-dev.tcz libmpdclient-doc.tcz libmpdclient.tcz

filetool.sh -b

続いて、mpdをコンパイルしてインストール。今回使ったのはv0.19.19。
コマンドを羅列。

wget https://www.musicpd.org/download/mpd/0.19/mpd-0.19.19.tar.xz
xz -dv mpd-0.19*
tar -xf mpd-0.19*
cd mpd-0.19*
./configure --enable-pipe-output

configureの結果表示を転記してみる。

########### MPD CONFIGURATION ############

Archive support:
	(+bzip2) (-ISO9660) (-ZIP)
Client support:
	(+IPv6) (+TCP) (+UNIX Domain Sockets)
Storage support:
	(-NFS) (-SMB)
File format support:
	(-AAC) (-AdPlug) (+DSD) (-C64 SID) (-FFMPEG) (+FLAC) (-FluidSynth) (-GME)
	(+libsndfile) (-MikMod) (-MODPLUG) (+MAD) (-MPG123) (-Musepack)
	(-Opus) (-OggTremor) (+OggVorbis) (-WAVE) (-WavPack) (-WildMidi)
Other features:
	(+libsamplerate) (-libsoxr) (+libmpdclient) (+inotify) (+SQLite)
Metadata support:
	(+ID3)
Playback support:
	(+ALSA) (+FIFO) (+File Recorder) (+HTTP Daemon) (-JACK)
	(-libao) (+OSS) (-OpenAL) (-OS X) (+Pipeline)
	(-PulseAudio) (-ROAR) (-SHOUTcast) (-Solaris) (-WinMM)
Streaming encoder support:
	(+FLAC) (+LAME) (-Shine) (+Ogg Vorbis) (-Opus) (-TwoLAME) (+WAVE)
Streaming support:
	(-CDIO_PARANOIA) (-CURL) (-SMBCLIENT) (-Soundcloud)
	(-MMS)
Event loop:
	epoll

##########################################

Generating files needed for compilation
checking that generated files are newer than configure... done
configure: creating ./config.status
config.status: creating Makefile
config.status: creating doc/doxygen.conf
config.status: creating systemd/mpd.service
config.status: creating config.h
config.status: executing depfiles commands
MPD is ready for compilation, type "make" to begin.
tc@box:~/mpd-0.19.19$

(+Pipeline)と表示されている。以前はここまで出来てもmakeで通らなかった。

make
mkdir ../mpd
sudo make DESTDIR=../mpd install
cd
mksquashfs mpd mpd-0.19.19.tcz
md5sum mpd-0.19.19.tcz > mpd-0.19.19.tcz.md5.txt
sudo mv *tcz* /mnt/*2/tce/optional
sudo vi /mnt/*2/tce/onboot.lst

インストール完了。あとはmpd.conf、mpdの動作環境を作成していく。

cp m*9/doc/mpdconf.example .mpdconf
sudo rm -rf mpd*
vi .mpdconf
mkdir .mpd
mkdir .mpd/playlists

filetool.sh -b

mpd.confの記載例。

music_directory "/mnt/music"
playlist_directory "~/.mpd/playlists"
db_file "~/.mpd/database"
log_file "~/.mpd/log"
pid_file "~/.mpd/pid"
state_file "~/.mpd/state"
sticker_file "~/.mpd/sticker.sql"

auto_update     "no"

# audio_output {
# type "alsa"
# name "My ALSA Device"
# device "hw:0,0"
#
# mixer_device "default"
# mixer_control "PCM"
# mixer_index "0"
# }

mixer_type "software" ## hardware, software or none
replay_gain_handler "none" ## software, mixer or none

samplerate_converter "Fastest Sinc Interpolator"
audio_buffer_size "8192"
buffer_before_play "20%"
audio_output_format "96000:24:2"

audio_output {
type "pipe"
name "ppappipe"
always_on "yes"
command "/usr/local/bin/ncat 192.168.1.82 4444"
}

filesystem_charset "UTF-8"
id3v1_encoding "UTF-8"

上記のmpd.confに合わせてmusic_directoryを設定する例。
piCore起動時にmusic_directoryを作って、NASのtitanディレクトリをマウントするように設定している。

vi /opt/bootlocal.sh

（下記をbootlocal.shに追記）

mkdir /mnt/music
mkdir /mnt/music/nas
mkdir /mnt/music/ram
touch /mnt/music/ram/dummy.cue
chmod -R 777 /mnt/music
mount -o addr=192.168.1.80,nolock -t nfs 192.168.1.80:/titan /mnt/music/nas

これら設定を忘れず保存すること。

filetool.sh -b

以上で、piCore7のフロント化、完成。
ちょっと追記。使用に際してはsshでログインしmpdを起動させる仕様。自動起動にはしていない。

Back-End

バックエンドはraspberry pi B+/2、piCore7で組んでいる。
これは初期状態にalsaとnmapしかインストールしていないような状態で、それでもちゃんと動いている。
period-sizeの設定によってCPU使用率がかなり変わるようなので、うちでは256と多めに設定している。そのほうがCPU使用率が下がる。逆にbuffer-sizeは2048と少なめだ。どのくらいがいいのかは確かめていない。

filetool.sh -b
sudo resize2fs /dev/mmcblk0p2
cd /opt
vi eth0.sh
chmod +x eth0.sh
sudo vi bootsync.sh
vi .filetool.lst
filetool.sh -b

（ わかりにくいので追記。
ここまでの流れは.ash_historyファイルからのコピペ。
いくつか記録されてないコマンドがあったりする。
詳細は、http://blown-lei.net/endive/blosxom.cgi/audio_diary/20180103a.htm こちらのエントリーを参照のこと。
）

cd

（ 追記。
下記のalsa、nmapのインストールコマンドはras pi B+の場合のコマンド。
pi2/3の場合、alsa-modulesの名称が違うので注意を。
 ）

tce-load -wi \
nmap-doc.tcz nmap.tcz alsa-config.tcz alsa-dev.tcz alsa-doc.tcz \
alsaequal.tcz alsa-locale.tcz alsa-modules-4.1.13-piCore+.tcz \
alsa-modules-4.1.20-piCore+.tcz alsa.tcz

（ 追記。
4月13日の時点でras pi B+に7.xだとnmapのインストールがうまくいかない。
9.xだったら下記でうまくいく。

tce-load -wi \
nmap-doc.tcz nmap.tcz \
alsa-modules-4.9.22-piCore.tcz alsa-plugins-dev.tcz alsa-plugins.tcz \
alsa.tcz alsa-utils-doc.tcz alsa-utils-locale.tcz alsa-utils.tcz

以上、追記した。 ）



filetool.sh -b

vi /opt/bootlocal.sh

（下記をbootlocal.shに追記。適宜編集）

# /usr/local/bin/ncat -kl 4444 -e "/usr/local/bin/aplay -D plughw:0,0 -M --period-size=64 --buffer-size=512 -t raw -f cd"
/usr/local/bin/ncat -kl 4444 -e "/usr/local/bin/aplay -D plughw:0,0 -M --period-size=256 --buffer-size=2048 -t raw -f S24_LE -r96000 -c2"
# /usr/local/bin/ncat -kl 4444 -e "/usr/local/bin/aplay -D plughw:0,0 -M --period-size=256 --buffer-size=4096 -t raw -f S24_LE -r192000 -c2"


（追記後、設定を保存）

filetool.sh -b

5月22日、追記。
上記に「 -D plughw:0,0」の記述を書き加えた。
これがないとUSBに出力が自動的に48kHzにリサンプリングされる。
alsaのデフォルトらしい。
i2s出力はリサンプリングされずに出力されるようだ。

音質評価は未だしていない。追々、余裕があるときに。
